분석 모델 개념
요구사항을 분석하기 위한 정의된 수행방법, 절차
| 구분 | 관점 | 내용 | 도구 |
| 구조적 분석 | 자료 + 함수 | 자료보다는 함수에 중점을 둠 | 순서도, DFD |
| 객체 지향 분석 | 객체 + 객체 | 객체 자체와 객체 사이의 관계 | UML 다이어그램 |
| 정보공학 분석 | 자료 + 프로세스 | 정보공학 관점 UML | |
| 정형화 분석 | 시스템의 상태와 상태변화 | 상태에 대한 논리적 표현중요 | Petri-Net, 상태 전이도 |
구조적 분석 모델
사용자의 요구분석 사항을 파악하기 위하여 자료의 흐름과 가공 절차를 그림 중심으로 표현한 방법
하향식 원리를 적용하였다.
절차 : 배경도 작성 > 상위 자료 흐름도 작성 > 하위 자료 흐름도 작성 > 자료사전 작성 > 소단위 명세서 작성
자료 흐름도(DFD, Data Flow Diagram)
시스템 내의 모든 자료 흐름을 4가지 기본기호로 기술하는 방법

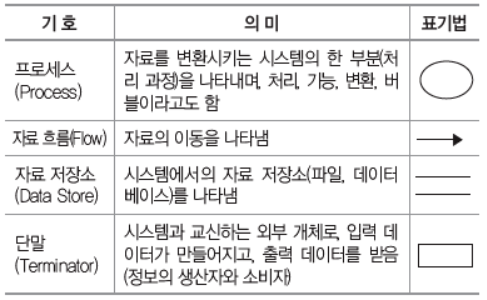

자료흐름도 구성요소

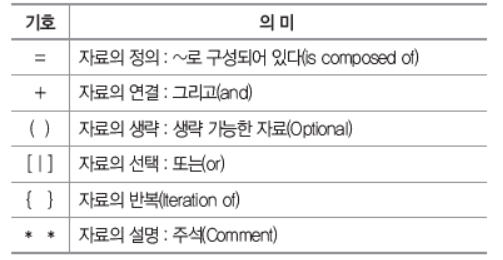

자료사전
소단위명세서
자료 흐름도의 처리 공정 절차를 기술
프로세스 명세서라고도 함
Petri-Net
프로세스 마이닝의 가장 기본이 되는 프로세스 모델.
가장 간단한 형태로 프로세스를 나타낼 수 있는 도구
객체 지향 분석 모델
객체 자체와 객체 사이의 관계 파악이 중요하며 객체가 가지는 자료와 오퍼레이션의 정의가 중점 사항
UML을 가장 많이 사용
